关键规格
- 可选量程
- 20kg 至 600kg，按型号不同配置
- 输入/输出电阻
- 410±30Ω / 350±3Ω
- 推荐供桥电压
- 10V，最大 15V
- 安全/极限超载
- 150% F.S. / 300% F.S.（SUP91 为 200% F.S.）
Technical Detail
完整技术资料
型号与量程
| SUP1 | 20、30、50、100、150、200、250kg |
|---|---|
| SUP6 | 50、100、150、200、300、500、600kg |
| SUP62 | 50、100、200、300、350kg |
| SUP63 | 50、60、100、150、200、300kg |
| SUP91 | 50、60、100、150、200、250、300、350kg |
| SUP94 | 50、60、100、150、200、250、300kg |

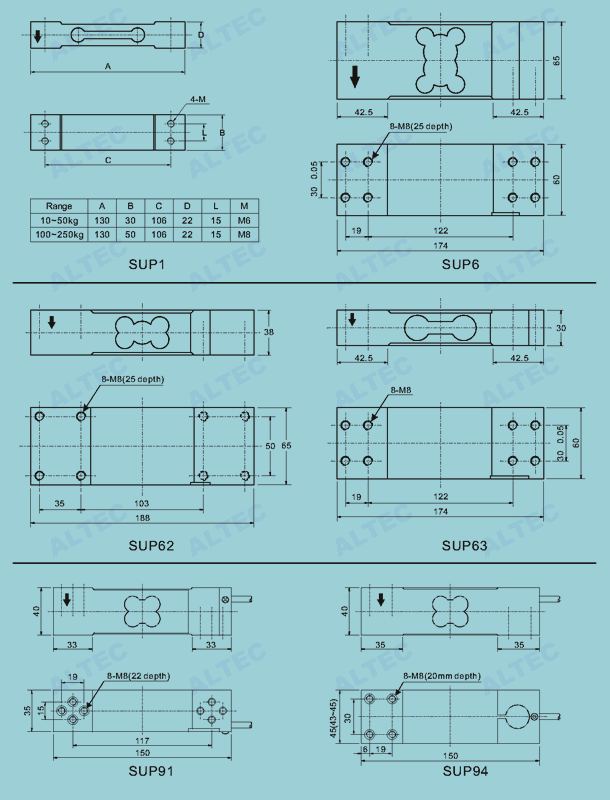

外形尺寸

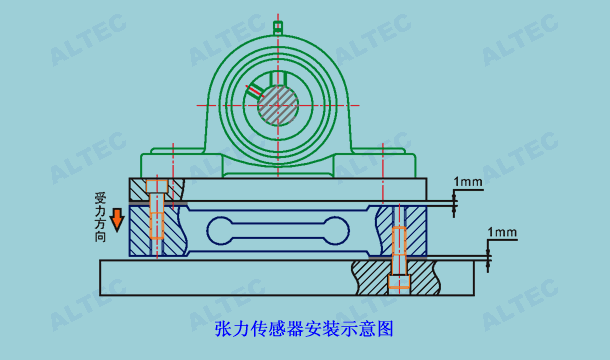

安装
接线
| 红线 | 输入 + |
|---|---|
| 黑线 | 输入 - |
| 绿线 | 输出 + |
| 白线 | 输出 - |

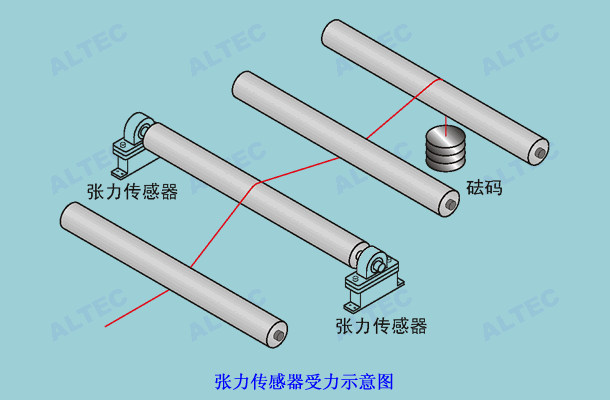

传感器标定
技术规格
| 输出灵敏度 | 2.0±10% mV/V |
|---|---|
| 零点输出 | ±2% F.S. |
| 非线性/滞后/重复性 | 0.02% F.S. |
| 蠕变（30 分钟） | 0.03% F.S. |
| 输入/输出电阻 | 410±30Ω / 350±3Ω |
| 使用电压 | 推荐 10V，最大 15V |
| 温度范围 | 补偿 -10-40℃，工作 -20-60℃ |
| 安全/极限超载 | 150% F.S. / 300% F.S.（SUP91：200% F.S.） |
相关文档
- SUP 系列应变片式张力传感器使用说明书 PDF
