关键规格
- 量程
- 100N、150N、200N、300N、500N
- 输入/输出电阻
- ≥350Ω / 350±1Ω
- 非线性
- 0.1% F.S.
- 插头
- X14K4P / X14J4A
Technical Detail
完整技术资料
型号与量程
| HTS-100 | 100N |
|---|---|
| HTS-150 | 150N |
| HTS-200 | 200N |
| HTS-300 | 300N |
| HTS-500 | 500N |
例如：HTS-300 表示量程为 300N（约 30kg）的 HTS 型张力传感器。

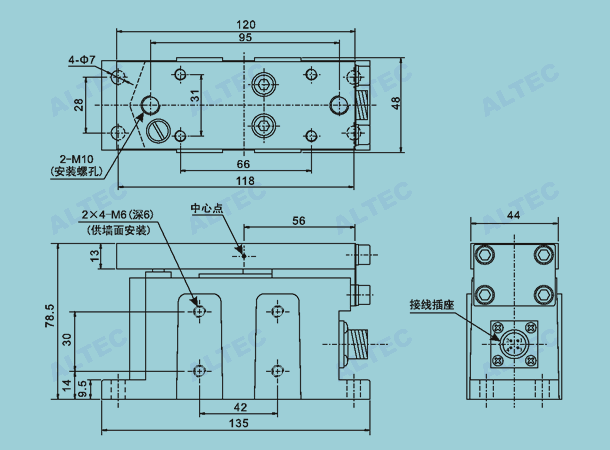

外形尺寸

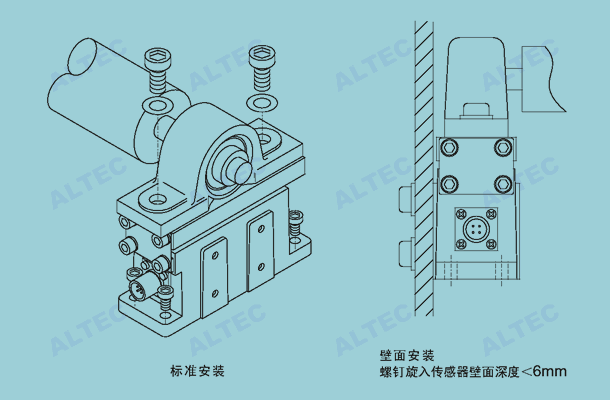

安装
接线

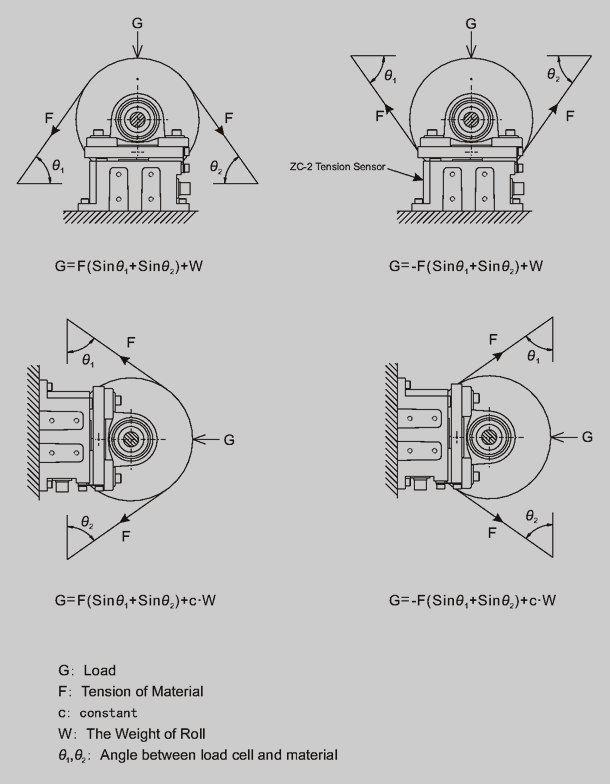

受力分析
技术规格
| 绝缘电阻 | ≥2000MΩ（100V 测） |
|---|---|
| 输入/输出电阻 | ≥350Ω / 350±1Ω |
| 供桥电压 | 6-12VDC，功耗 ≤0.4W |
| 零位/灵敏度 | ≤1% F.S. / 2mV/V |
| 非线性/滞后/重复性 | 0.1% F.S. |
| 重量 | 1.8kg |
| 插座/插头 | X14K4P / X14J4A |
| 使用环境 | 不得在严重腐蚀环境中使用 |
