关键规格
- 额定载荷
- 150N、300N、500N、1000N
- 工作电源
- DC 5V/20mA 或 DC 24V/20mA
- 外形尺寸
- 134×48×78 mm
- 适用环境
- 0-40°C
Technical Detail
完整技术资料
LX 系列张力传感器通过滚轮施加负载，使板簧产生约 ±200μm 微位移，再由差接变压器检测张力。该系列支持普通 5V 输出和 PLC 使用的 24V 输出版本。
型号定义
| LX | - | 额定载荷 | 后缀 | |
| ① | ② |
| 150 | 150N |
|---|---|
| 300 | 300N |
| 500 | 500N |
| 1000 | 1000N |
| 无 | 供电 5VDC，输出 0-200mV |
|---|---|
| X | 供电 24VDC，输出 0-10V 或 0-5V（PLC 使用） |

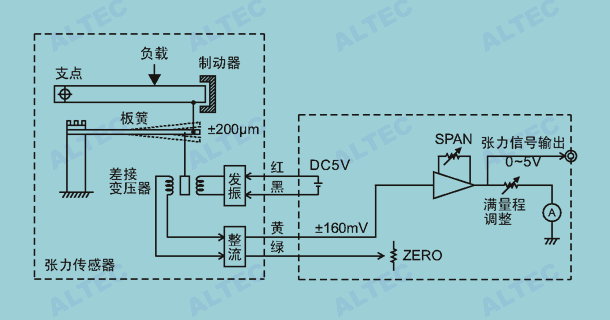

工作原理

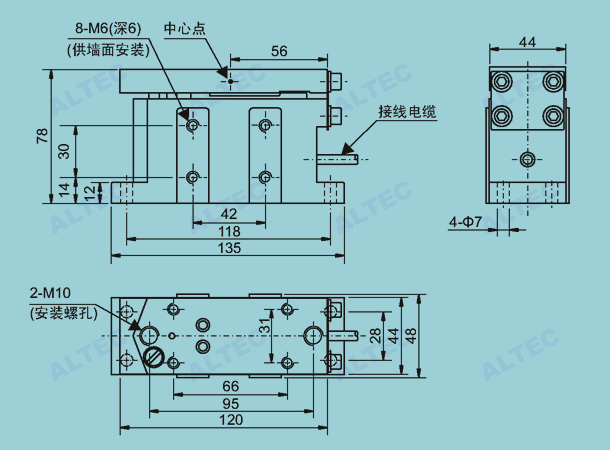

外形尺寸

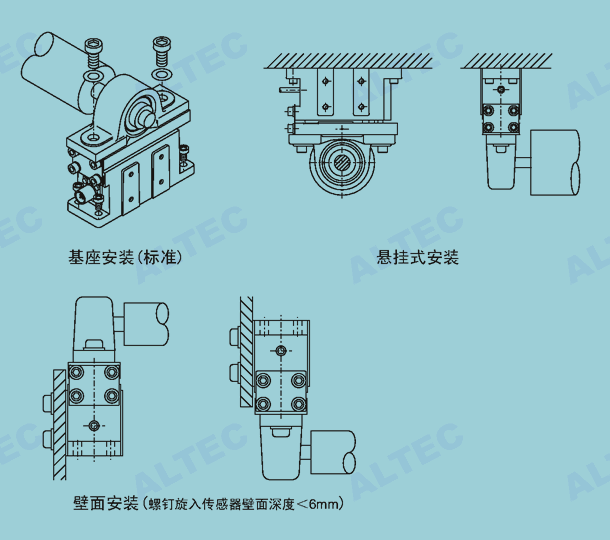

安装
接线
技术规格
| 额定载荷 | 150N、300N、500N、1000N |
|---|---|
| 适用负载方向 | 压迫或引升 |
| 安装方式 | 基座、悬挂、侧壁 |
| 连接电缆 | 4 芯屏蔽线，3 至 6m |
| 工作电源 | DC 5V/20mA 或 DC 24V/20mA（LX-X 型） |
| 适用环境 | 0-40°C |
| 外形尺寸 | 134×48×78mm |
| 重量 | 1.8kg |
相关文档
- LX 系列张力传感器使用说明书 PDF
