关键规格
- 型号
- CTS105-17、CTS125-25
- 供桥电压
- 6-12 VDC
- 非线性/滞后/重复性
- 0.1% F.S.
- 重量
- 4 kg
Technical Detail
完整技术资料
型号定义
| CTS | 105-17 | - | 300 | |
| ① | ② |
| 105-17 | 传感器外径 Φ105mm，轴承内径 Φ17mm |
|---|---|
| 125-25 | 传感器外径 Φ125mm，轴承内径 Φ25mm |
| 250 | 250N |
|---|---|
| 300 | 300N |
| 500 | 500N |
| 1000 | 1000N |
例如：CTS105-17-300 表示量程为 300N，传感器外径 Φ105mm，轴承内径 Φ17mm 的 CTS 张力传感器。

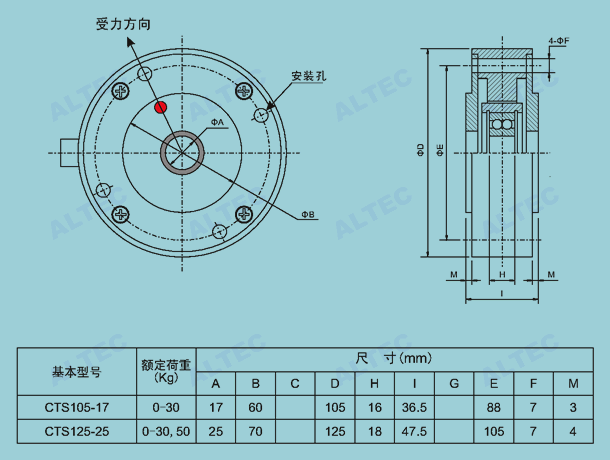

外形尺寸

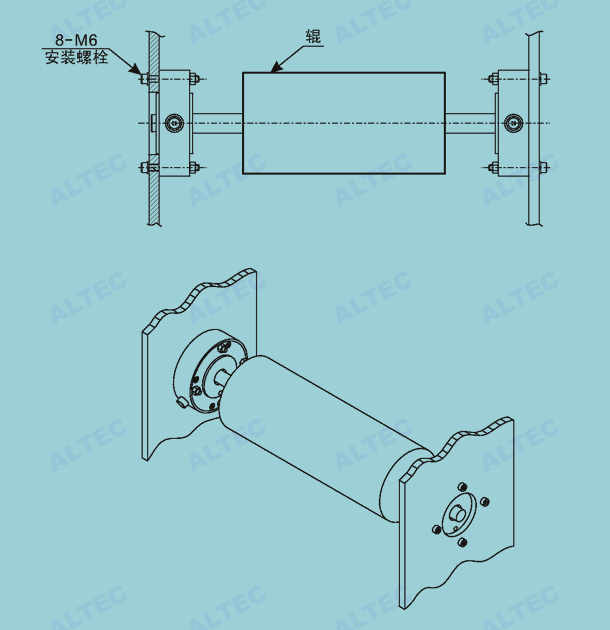

安装
接线
| 1 | 电源 + |
|---|---|
| 4 | 电源 - |
| 2 | 信号 + |
| 3 | 信号 - |

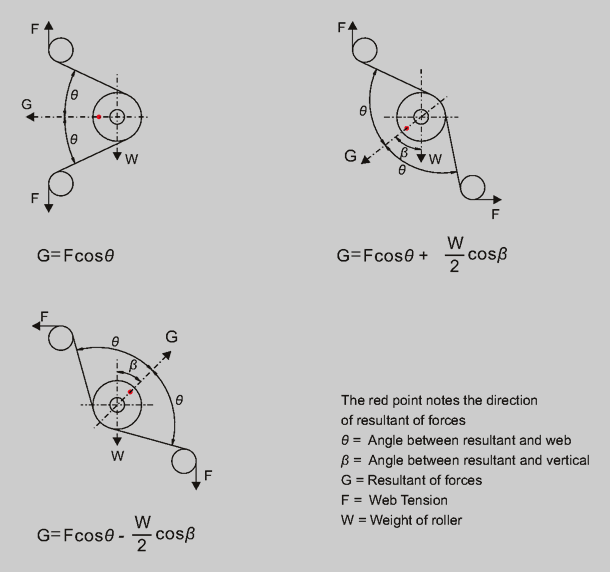

受力分析
技术规格
| 绝缘电阻 | ≥2000MΩ（100V 测） |
|---|---|
| 输入/输出电阻 | ≥350Ω / 350±1Ω |
| 供桥电压 | 6-12VDC，功耗 ≤0.4W |
| 零位/灵敏度 | ≤1% F.S. / 2mV/V |
| 过载能力 | 150% F.S. |
| 非线性/滞后/重复性 | 0.1% F.S. |
| 重量 | 4kg |
| 插座/插头 | XS12J5A / XS12K5P |
| 使用环境 | 不得在严重腐蚀环境中使用 |
