关键规格
- 主输出
- 24V/4A 或 36V/3A，驱动磁粉离合器/制动器
- 辅助输出
- 0-5V、0-10V、4-20mA、-5V 至 +5V
- 通讯
- RS232、RS485 可选
- 控制对象
- 卷材张力闭环控制
Technical Detail
完整技术资料
型号定义
| TC818 | - | 主输出 | / | 辅助输出1 | / | 辅助输出2 | / | 通讯 | - | 软件版本 |
| ① | ② | ③ | ④ | ⑤ |
| 代号 | 含义 |
|---|---|
| 0 | 无主输出 |
| 24V | 24V/4A输出,驱动磁粉离合器或磁粉制动器 |
| 36V | 36V/3A输出,驱动磁粉离合器或磁粉制动器 |
| 代码 | 含义 |
|---|---|
| 0 | 无输出 |
| V05 | 0-5V DC |
| V10 | 0-10V DC |
| A420 | 4-20mA DC |
| V05PN | -5V to +5V DC |
| 代码 | 含义 |
|---|---|
| 0 | 无通讯功能 |
| RS232 | RS232通讯接口 |
| RS485 | RS485通讯接口 |
| 代码 | 含义 |
|---|---|
| V1.00 | 卷径张力控制器 |
| V2.00 | 全自动张力控制器 |
| V3.00以上 | 全自动与卷径张力控制器 |
例如:
- TC818-36V/0/0/0-V3.00 表示主输出为36V/3A,软件版本号为V3.00的张力控制器。
- TC818-24V/V05/V05/0-V4.00 表示主输出为24V/4A,辅助输出1和辅助输出2为0~5V,软件版本号为V4.00的张力控制器。

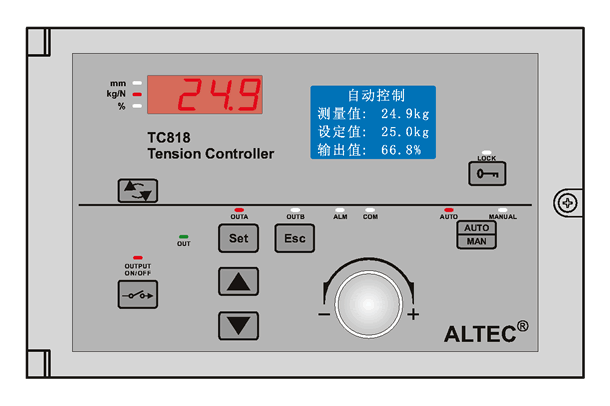

操作界面

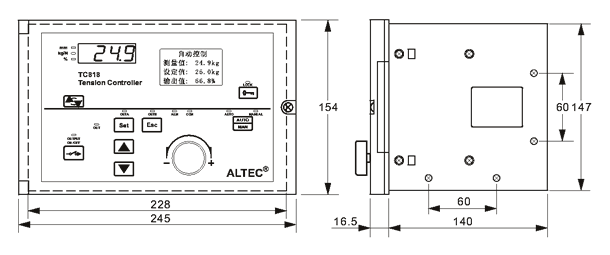

外形尺寸

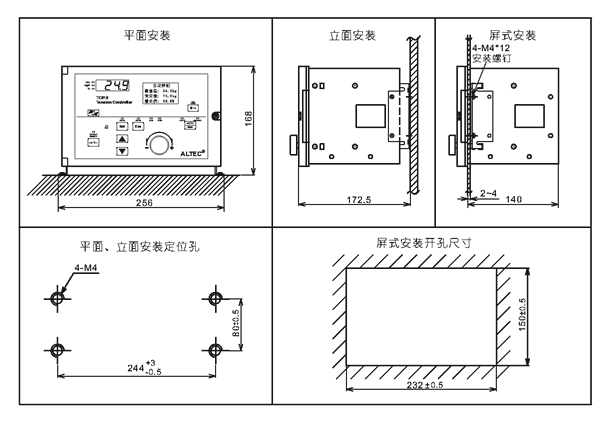

安装

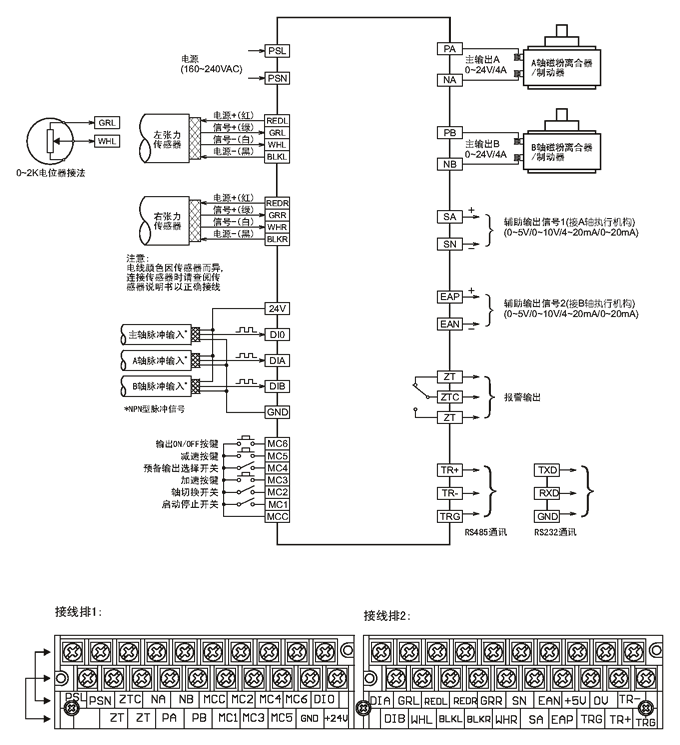

电气连接
技术规格
| 输入信号 |
|
|---|---|
| 卷径测量 | 接近开关或编码器，三极管NPN输出，最高频率15kHz |
| 测量精度 | ±0.2%+1个字 |
| 采样周期 | 100 ms |
| 控制算法 | PI(比例积分算法) |
| 主输出 | 两路24V/4A或36V/3A输出,直接驱动磁粉离合器/制动器 |
| 辅助输出 | 两路0~20mA输出,可接变频器或电/空变换器等执行机构 |
| 报警 | 常开继电器 |
| 通讯 | RS232, RS485 |
| 菜单语言 | 中文，English |
| 外形尺寸 | 246(W)x154(H)x156.5(D)mm |
| 电源 | 92~240VAC, 50/60 Hz |
