关键规格
- 输入信号
- 微位移传感器 200mV/5V 供电；应变片传感器 20mV/10V 供电
- 卷径测量
- 接近开关或编码器，NPN 输出，最高 15kHz
- 测量精度
- ±0.2% + 1 个字
- 采样周期
- 100 ms
Technical Detail
完整技术资料
型号定义
| TC818 | - | 主输出 | / | 通讯 | / | 可选功能 |
| ① | ② | ③ |
| 代号 | 含义 |
|---|---|
| 24V | 24V/4A输出,接动磁粉离合器或磁粉制动器 |
| 代码 | 含义 |
|---|---|
| 0 | 无 |
| RS232 | 带RS232通讯接口 |
| RS485 | 带RS485通讯接口 |
| BS | 带张力变送输出功能 |
| 代码 | 含义 |
|---|---|
| 0 | 无附加功能 |
例如:型号TC808-24V/BS/0为主输出为24V/4A输出,可接磁粉离合器或磁粉制动器,带张力变送功能的控制器。

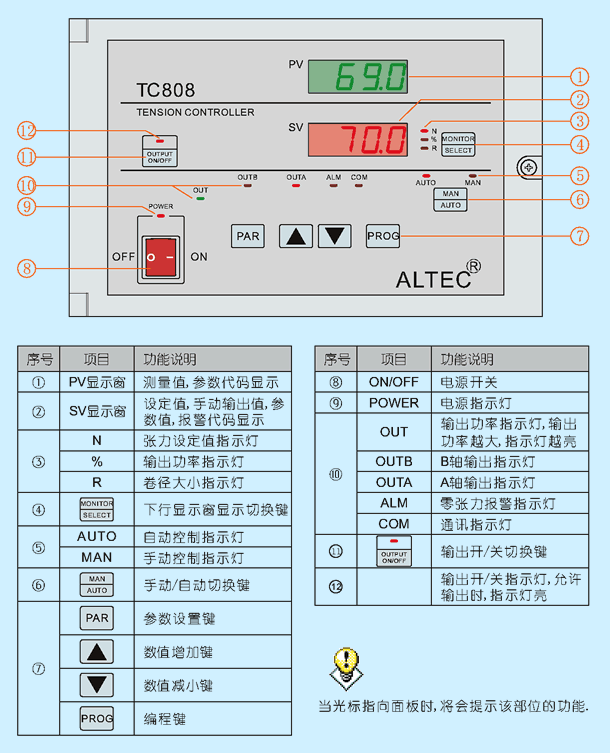

操作界面

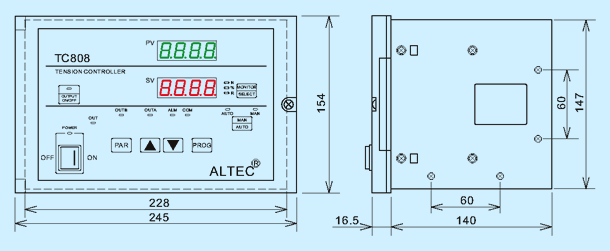

外形尺寸

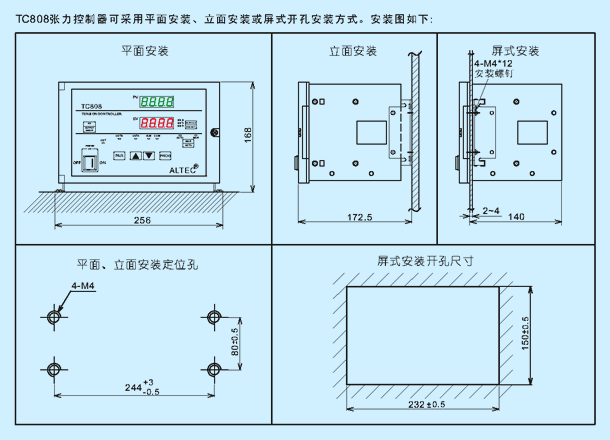

安装

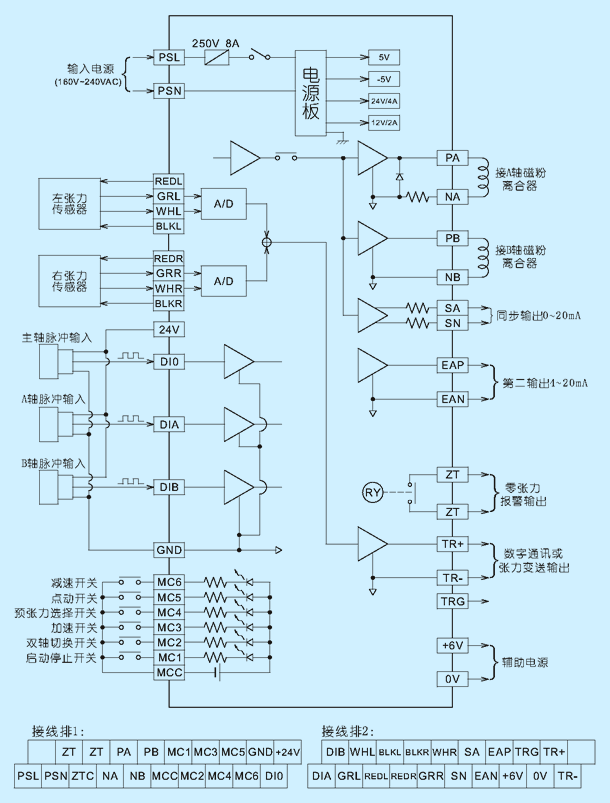

电气连接
技术规格
| 输入信号 |
|
|---|---|
| 卷径测量 | 接近开关或编码器，三极管NPN输出，最高频率15kHz |
| 测量精度 | ±0.2%+1个字 |
| 采样周期 | 100 ms |
| 控制算法 | PI(比例积分算法) |
| 主输出 | 24V/4A输出，接磁粉离合器或磁粉制动器 |
| 辅助输出 | 2路0-20mA输出，可接变频器或电/空变换器等执行机构 |
| 报警方式 | 常开继电器, 带零张力报警功能 |
| 通讯 | RS485 或 RS232 |
| 外形尺寸 | 246(W)x154(H)x156.5(D)mm |
| 电源 | 92~240VAC, 50/60 Hz |
相关文档
- TC808张力控制器使用说明书 PDF
