关键规格
- 型号尺寸
- PC900 96×96，PC400 48×96，PC410 96×48
- 输出
- 继电器、逻辑电平、模拟量、单/三相过零、单/三相移相
- 控制算法
- PID 调节及自整定
- 典型应用
- 实验电炉、环境实验设备、温度/压力/流量/液位/湿度控制
Technical Detail
完整技术资料
PC900/PC410系列仪表具有10条*16段温度曲线、分段输出功率限制及时间事件输出功能，特别适合于需多条控温曲线的实验电炉或环境实验设备等场合使用，采用先进的PID调节算法及PID自整定功能，具备无超调及无欠调的优良控制特性。
该系列仪表功能强大，操作简单，界面友好，具有组态灵活、适应性广的特点，适合温度、压力、流量、液位、湿度...的精确控制。
型号定义
| PC900基本型号 | / | 输出1 | / | 输出2 | / | 报警1 | / | 通讯功能 | / | 可选功能 |
| ① | ② | ③ | ④ | ⑤ | ⑥ |
| PC900 | 全功能PID自整定控制器, 外型尺寸:96×96×100mm(宽×高×深) |
|---|---|
| PC400 | 全功能PID自整定控制器, 外型尺寸:48×96×100mm(宽×高×深) |
| PC410 | 全功能PID自整定控制器, 外型尺寸:96×48×100mm(宽×高×深) |
| 0 | 无输出 |
|---|---|
| R | 继电器输出(常开触点,3A/250V AC) |
| L | 逻辑电平输出(20V/20mA),可驱动大功率固态继电器SSR |
| D | 模拟量(0-10mA, 4-20mA, 0-20mA, 0-5V, 1-5V, 0-10V) |
| T1 | 双相可控硅过零输出,可触发大功率可控硅SCR |
| T3 | 三相可控硅过零输出,可触发大功率可控硅SCR |
| Y1 | 单相可控硅移相输出,可触发大功率可控硅SCR |
| Y3 | 三相可控硅移相输出,可触发大功率可控硅SCR |
注意: 三相过零或移相输出,只能选择96×96×100的外形尺寸。
| 0 | 无输出 |
|---|---|
| R | 继电器输出(常开触点,3A/250V AC) |
| L | 逻辑电平输出(20V/20mA),可驱动大功率固态继电器SSR |
| D | 模拟量(0-10mA, 4-20mA, 0-20mA, 0-5V, 1-5V, 0-10V) |
| T1 | 双相可控硅过零输出,可触发大功率可控硅SCR |
| 0 | 无报警 |
|---|---|
| R | 继电器输出(常开触点,3A/250V AC) |
| 0 | 无通讯 |
|---|---|
| 232 | RS232 (3线),电气隔离,通讯距离12m |
| 485 | RS485 (2线),电气隔离,通讯距离1.2km |
| 0 | 无附加功能 |
|---|---|
| QP16 | 16段曲线程序控制 |
| Clk | 实时时钟(Clock) |
| Prt | 打印记录功能(Print) |
| Rem | 模拟遥控设定 |
| PVT | 测量值变送 |
| SVT | 设定值变送 |
例如: PC900/R/R/0/232 表示输出1,输出2为继电器,无报警1,带RS232通讯,具有10条16段曲线程序控制功能,外型尺寸为96×96×100mm的控制器。

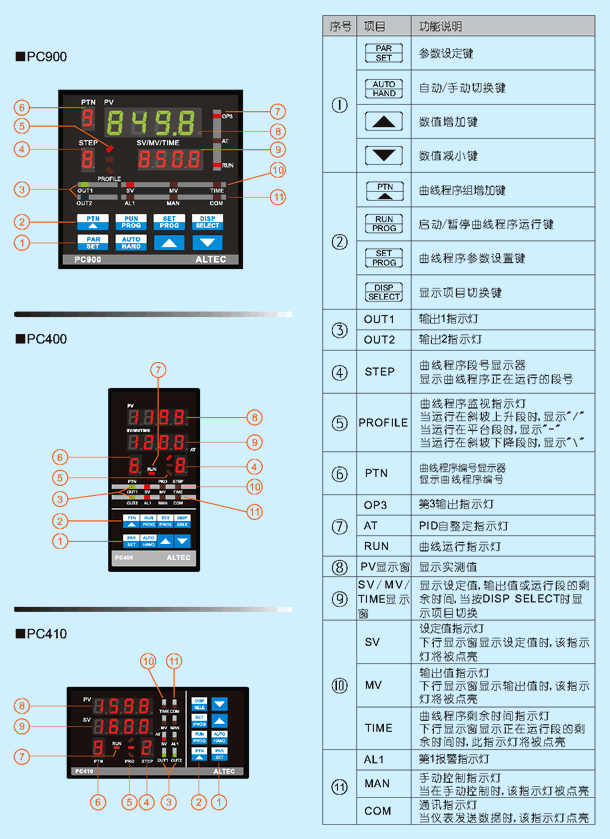

操作界面

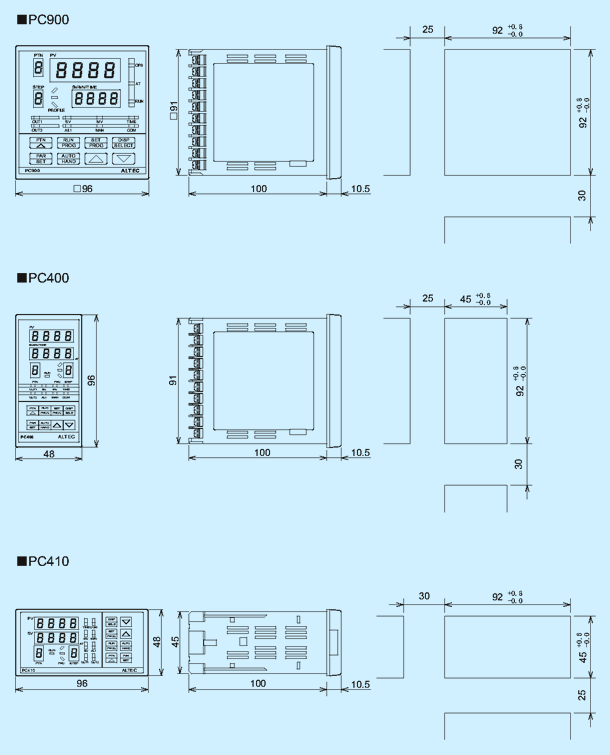

外形尺寸

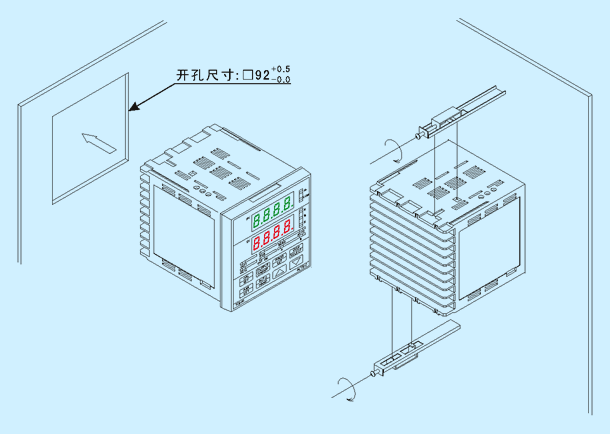

安装
电气连接

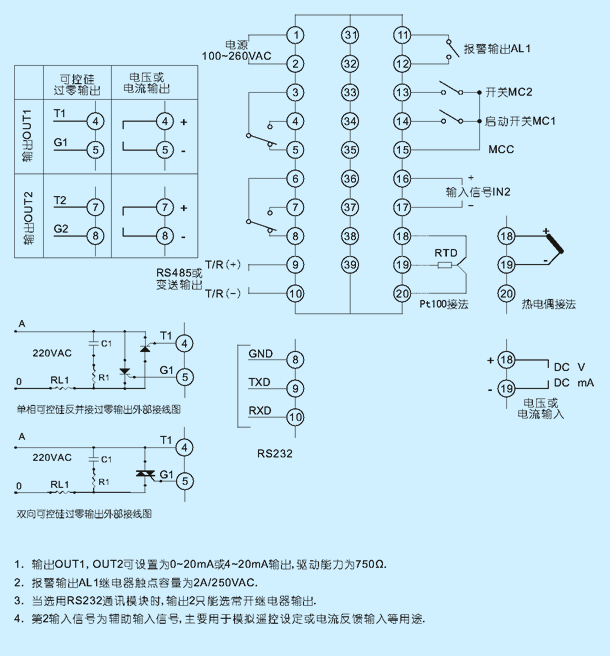

PC900电气接线图

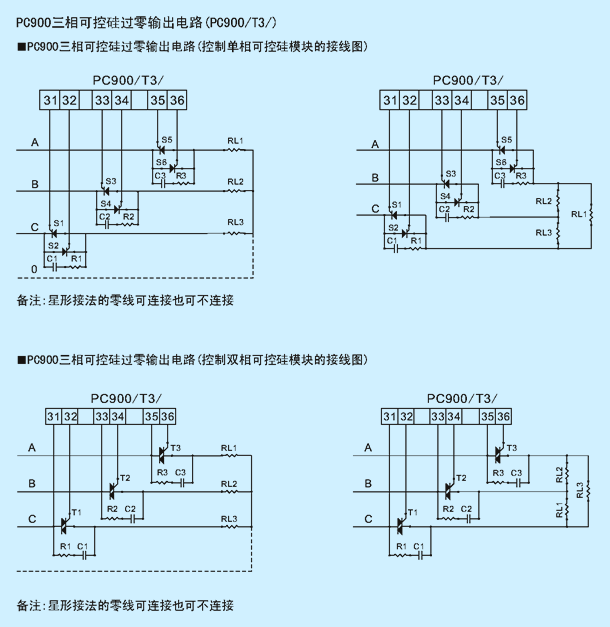

PC900三相可控硅过零输出电路

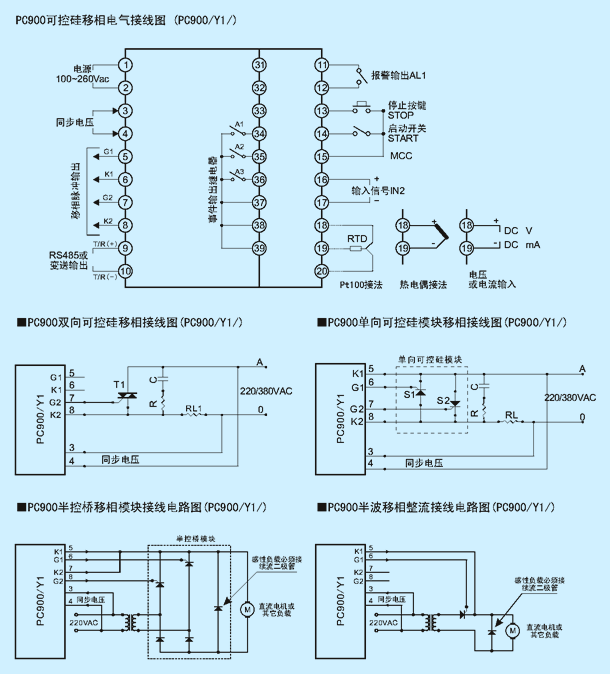

PC900可控硅移相电气接线图

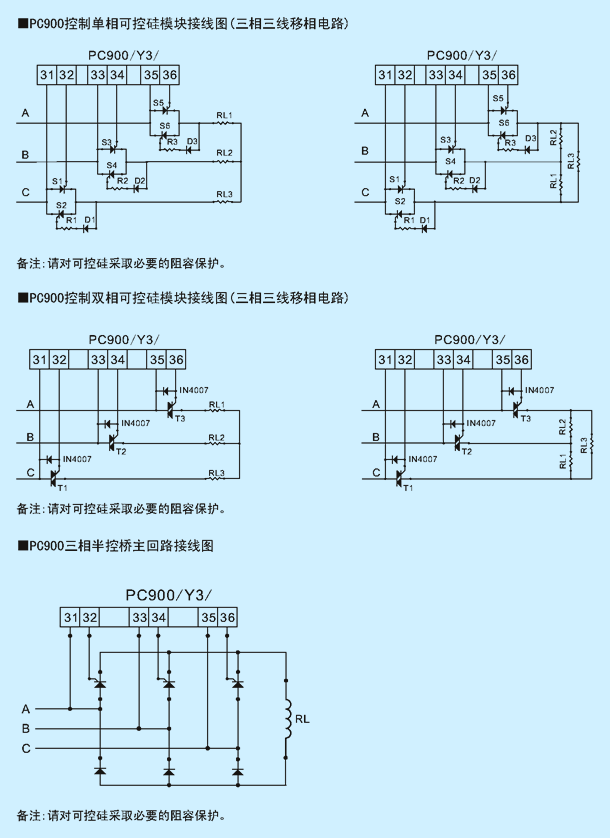

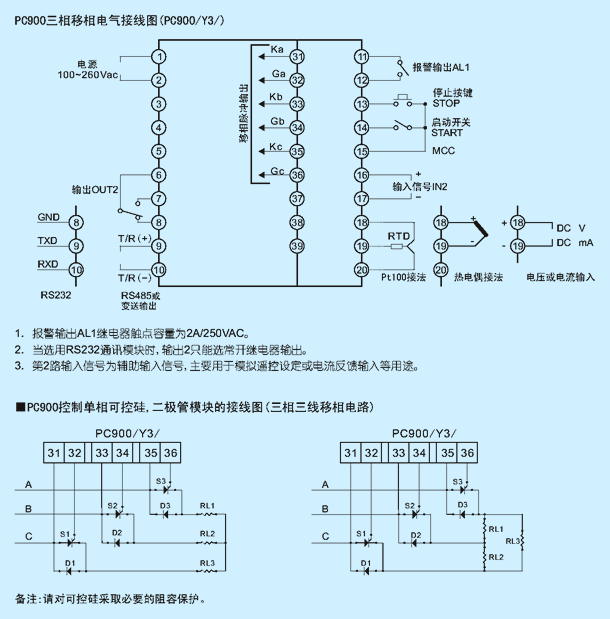

PC900三相移相电气接线图
程序控制与可选功能
10条曲线内置10条程序曲线，可用于不同工艺配方或不同温控流程。
每条16段每条曲线最多16段，可配置升温、恒温、降温等步骤。
循环运行程序循环次数可设为1-200次，也可连续运行。
时间事件输出支持按程序段进行事件控制，适合实验电炉、环境试验设备等多段工艺。
PC900/PC410 系列适合需要多条时间-温度曲线的设备。除 PID 自整定与分段输出功率限制外，还可选实时时钟、打印记录、模拟遥控设定、测量值变送和设定值变送等功能。

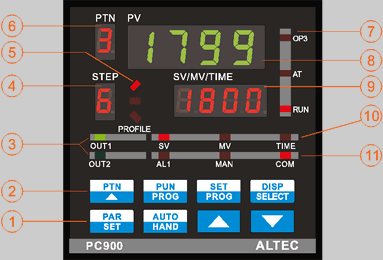

| PAR/SET | 参数设定键，用于进入或确认参数设置。 |
|---|---|
| AUTO/HAND | 自动/手动运行模式选择。 |
| PTN | 选择程序曲线编号。 |
| RUN/PROG | 启动程序控制。 |
| SET/PROG | 程序参数设置。 |
| DISP/SELECT | 切换下显示窗内容，可显示 SV、MV 或 TIME。 |
| PROFILE | 程序监视指示：升温、恒温、降温状态分别以不同符号显示。 |
| STEP / PTN | 显示当前程序段号与曲线编号。 |
| OUT1 / OUT2 / OP3 | 对应输出动作时 LED 指示灯点亮。 |
| AT / RUN / MAN / COM | 分别表示 PID 自整定、程序运行、手动模式和通讯状态。 |
端子布局与典型接线方案
PC900 支持继电器、逻辑电平、模拟量、单相/三相可控硅过零输出以及单相/三相可控硅移相输出。不同输出模块应按对应端子图接线，三相过零或三相移相输出需选择 96×96×100 mm 外形。

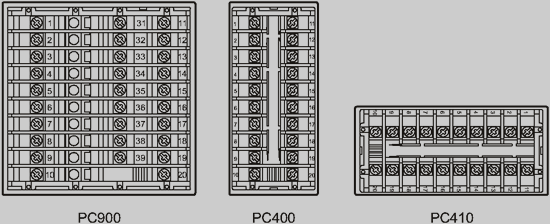

后部端子布局

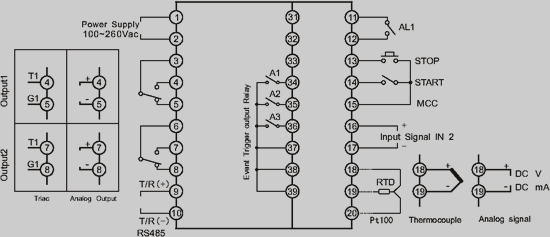

基础电气连接
辅助传感器电源与输入接线

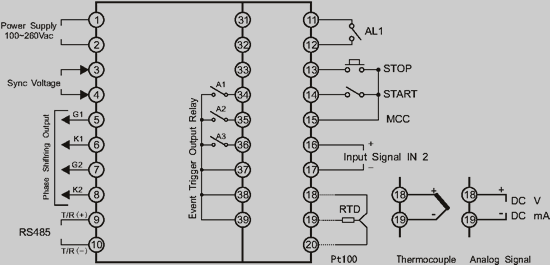

通讯与输出模块接线

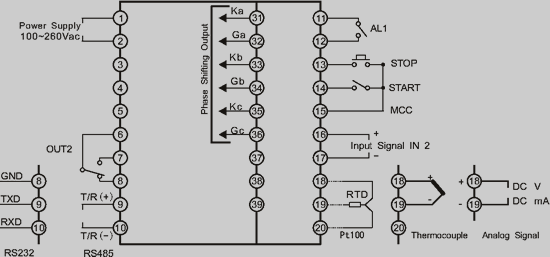

扩展输出接线示例
技术规格
| 测量精度 | 满量程的±0.2%+1个数字位 |
|---|---|
| 采样周期 | 125ms |
| 输入 | 热电偶: J, K, E, R, S, T, B 热电阻: Pt100, Cu50 线性输入: 0-20mA, 4-20mA, -10.0-50.0mV, 0-10V |
| 输出 | 继电器,常开触点(max.250VAC,3A) 逻辑电平,20V/20mA,可触发大功率SSR 可控硅过零触发,可触发大功率单向、双向可控硅 可控硅移相触发,可触发大功率单向、双向可控硅 模拟量,0-10mA, 4-20mA, 0-20mA 或 0-5V, 1-5V, 0-10V |
| 报警 | 继电器,常开触点(max.250VAC, 3A) 报警方式,上、下限报警,偏差报警 |
| 曲线控制 | 曲线长度: 16段程序 程序循环: 1-200次或连续 曲线条数: 10条 |
| 调节算法 | 开关调节(ON/OFF) 比例, 积分, 微分调节(PID), PID自整定 |
| 数字通讯 | RS232(3线) RS422(4线) RS485(2线) |
| 电源 | 电压范围: 85-264VAC; 45/60Hz |
| 环境 | 工作温度: 0-50°C, 相对湿度: ≤85% |
