关键规格
- 系列型号
- AL808、AL809、AL810、AL830
- 通讯
- RS232、RS422、RS485 可选
- 可选功能
- 曲线程序控制、输出缓变、测量值/设定值变送、模拟遥控设定、打印记录
- 适用对象
- 温度、压力、流量、液位、湿度
Technical Detail
完整技术资料
采用先进的PID调节算法，PID自整定及分段输出功率限制功能，具备无超调及无欠调的优良控制特性。
AL808系列仪表功能强大，具有组态灵活、适应性广的特点，适合温度、压力、流量、液位、湿度……的精确控制。
AL809系列工业调节器是专门针对执行器为电动调节阀门的应用场合设计的仪表，输出为开关动作，可直接控制电动调节阀电机的正转反转。
型号定义
| AL808基本型号 | 外型尺寸 | / | 输出1 | / | 输出2 | / | 报警1 | / | 通讯 | / | 可选功能 | |
| ① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ |
| AL808 | 全功能 PID 自整定控制器，自由输入，开关量或模拟量输出，自由设置量程，输出功率限制，自动/手动切换，正/反控制切换。 |
|---|---|
| AL809 | AL809阀位控制器，使用两路输出直接控制阀门电机的正转、反转，调节阀门开度，自由输入。 |
| AL810 | AL810单相移相控制器,可直接输出移相脉冲触发可控硅移相,移相精度高。AL810和可控硅可组成高精度大功率交流无级调压器,自由输入。 |
| AL830 | AL830三相移相控制器,输出信号为可控硅三相移相脉冲。特别适用于三相大功率电炉及三相大功率整流调压电路使用。 |
| 无 | 96×96×100 (开孔尺寸: 92×92) |
|---|---|
| D | 48×96×100 (竖装, 开孔尺寸: 45×92) |
| E | 96×48×100 (横装, 开孔尺寸: 92×45) |
| M | 72×72×100 (开孔尺寸: 68×68) |
| A | 160×80×94 (横装, 开孔尺寸: 152×76) |
| B | 80×160×94 (竖装, 开孔尺寸: 76×152) |
*AL810、AL830只能选择96*96*100的外型尺寸。
| 0 | 无输出 |
|---|---|
| R | 继电器输出(常开触点,3A/250V AC) |
| L | 逻辑电平输出(20V/10mA),可驱动大功率固态继电器SSR |
| T | 单相可控硅过零输出,可触发大功率可控硅SCR |
| 3T | 三相可控硅过零输出,可触发大功率可控硅SCR(96x96尺寸可选) |
| D | 模拟量(0-10mA, 4-20mA, 0-20mA, 0-5V, 1-5V, 0-10V) |
| 0 | 无报警 |
|---|---|
| R | 继电器输出(常开触点,3A/250V AC) |
| 0 | 无通讯 |
|---|---|
| 232 | RS232 (3线),电气隔离,通讯距离12m |
| 422 | RS422 (4线),电气隔离,通讯距离1.2km |
| 485 | RS485 (2线),电气隔离,通讯距离1.2km |
| 0 | 无附加功能 |
|---|---|
| QP4 | 4段曲线程序控制 |
| QP8 | 8段曲线程序控制 |
| QP16 | 16段曲线程序控制 |
| QP32 | 32段曲线程序控制 |
| Rem | 模拟遥控设定 |
| Pvtr | 测量值变送 |
| Svtr | 设定值变送 |
| Prt | 打印记录功能(Print) |
| Clk | 实时时钟(Clock) |
例如: AL808/R/R/0/232/QP8为输出1,输出2为继电器,无报警1,带RS232通讯,具有8段曲线程序控制功能,外型为96×96×100mm的控制器。
例如: AL809/r/R/0/0为输出1,输出2为继电器,无报警1,无通讯功能,外型尺寸为96×96×100mm的阀位控制器。

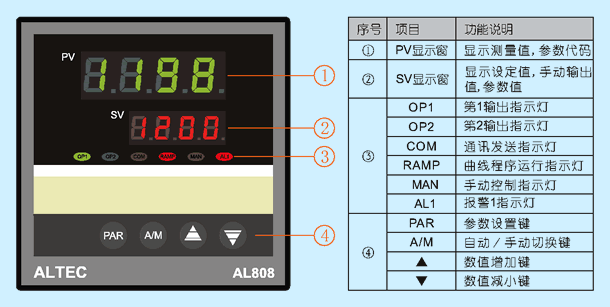

操作界面
外形尺寸
电气连接

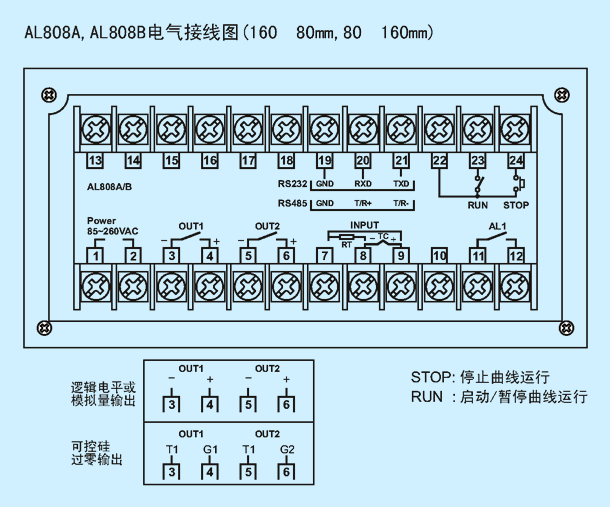

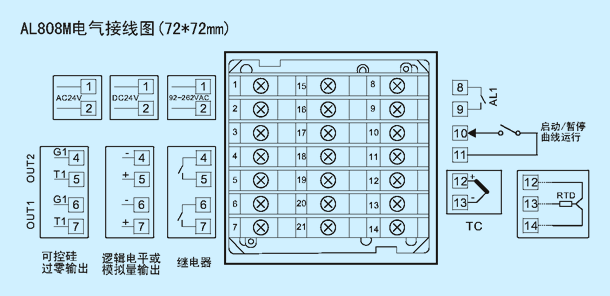

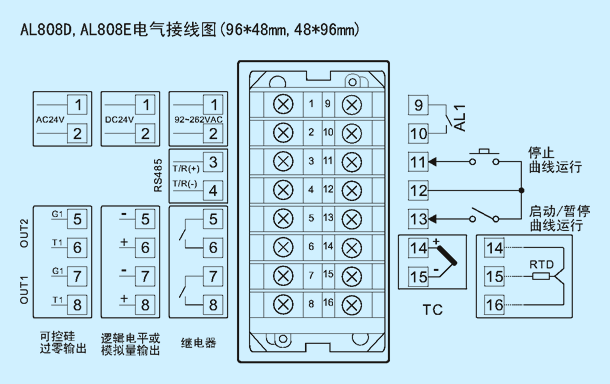

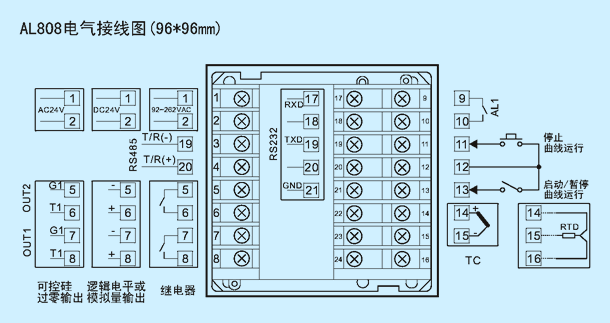

AL808电气接线

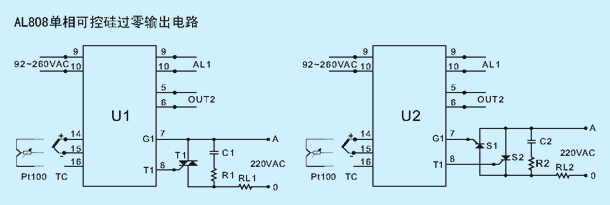

AL808单相可控硅过零输出电路

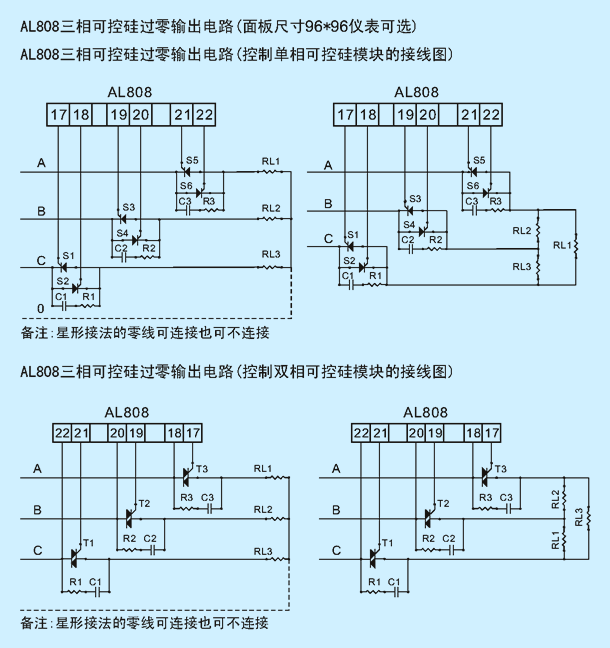

AL808三相可控硅过零输出电路
技术规格
| 测量精度 | 满量程的±0.2%+1个数字位 |
|---|---|
| 采样周期 | 125ms |
| 输入 | 热电偶: J, K, E, R, S, T, B, N 热电阻: Pt100, Cu50 线性输入: 0-20mA, 4-20mA, -10.0-50mV, 0-10V |
| 输出 | 继电器, 常开触点(max.250VAC, 3A) 逻辑电平, 20V/10mA, 可触发大功率固态继电器(SSR) 可控硅过零触发, 可触发大功率单向、双向可控硅 可控硅移相触发, 可触发大功率单向、双向可控硅 模拟量: 0-10mA, 4-20mA, 0-20mA 或 0-5V, 1-5V, 0-10V |
| 报警 | 继电器, 常开触点(max.250VAC, 3A) 报警方式: 上、下限报警，偏差报警 |
| 曲线控制 | 曲线长度: 4, 8, 16, 32段程序 曲线循环: 1-200次或连续 |
| 调节算法 | 开关调节(ON/OFF) 比例, 积分, 微分调节(PID), PID自整定 |
| 数字通讯 | RS-232(3线) RS-422(4线) RS-485(2线) |
| 电源 | 电压范围: 85-264VAC, 45/60Hz |
| 环境 | 工作温度: 0-50°C, 相对湿度: ≤85% |
