关键规格
- 输入信号
- 热电偶、热电阻、mV 及标准信号，可扩充输入
- 测量精度
- ±0.2%FS ±1 个字
- 通讯
- RS232、RS422、RS485 可选
- 曲线控制
- 4、8、16、30 段曲线程序控制可选
Technical Detail
完整技术资料
AL810采用先进的PID调节算法,PID自整定及分段输出功率限制功能,具备无超调及无欠调的优良控制特性。
AL810系列工业调节器是专门针对可控硅单相移相电路设计的仪表，输出信号为可控硅单相移相脉冲，具有接线简单，移相精度高，可靠性高的特点。广泛应用于工业领域的电压调节，适用于电阻性负载、电感性负载、变压一次侧及各种整流调压装置。
型号定义
| AL810 | / | 通讯功能 | / | 可选功能 |
| ① | ② |
| 0 | 无通讯 |
|---|---|
| 232 | RS232 (3线),电气隔离,通讯距离12m |
| 422 | RS422 (4线),电气隔离,通讯距离1.2km |
| 485 | RS485 (2线),电气隔离,通讯距离1.2km |
| 0 | 无附加功能 |
|---|---|
| QP4 | 4段曲线程序控制 |
| QP8 | 8段曲线程序控制 |
| QP16 | 16段曲线程序控制 |
| QP30 | 30段曲线程序控制 |
| So | 输出信号缓变功能 |
| Svtr | 设定值变送 |
| Pvtr | 测量值变送 |
| Rem | 模拟遥控设定 |
| Prt | 打印记录功能(Print) |
例如: AL810/485/QP8为带RS485通讯,具有8段曲线程序控制功能的单相移相控制器。

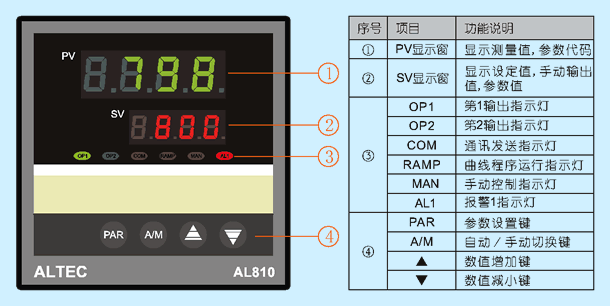

操作界面

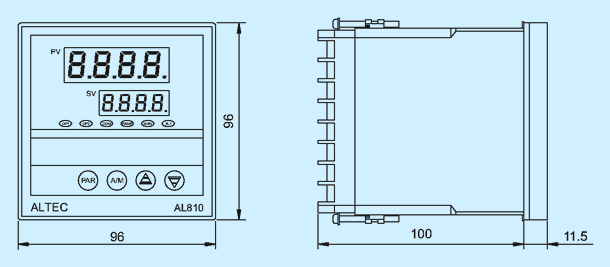

外形尺寸与安装

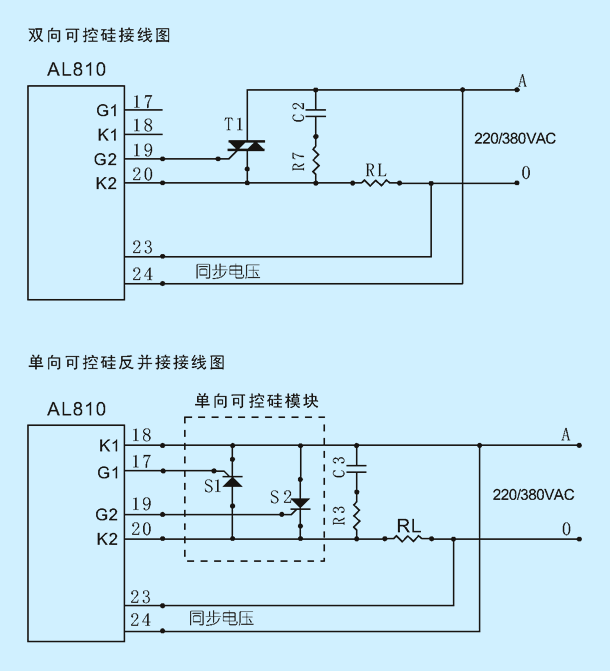

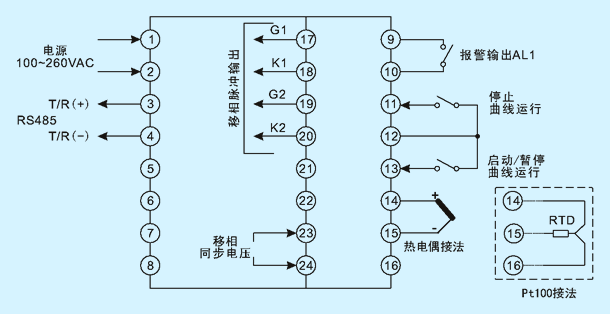

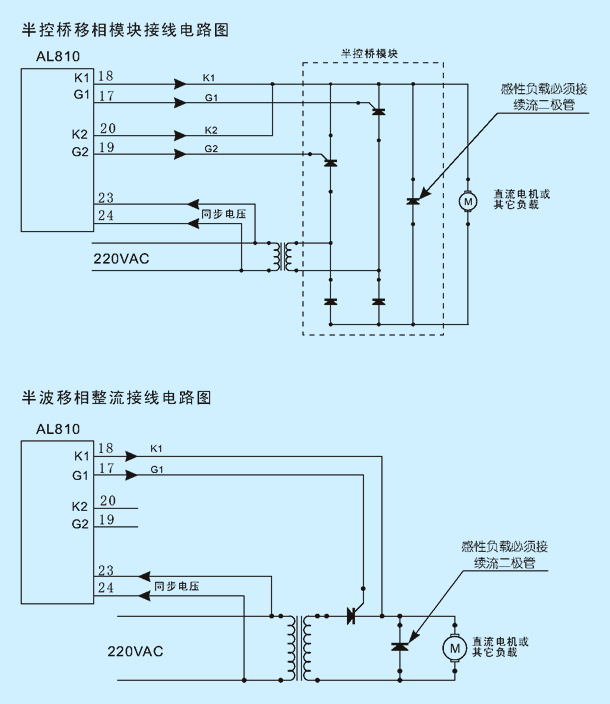

电气连接
技术规格
| 输入信号 | 可编程多种热电偶、热电阻、mV及标准信号的输入，还可以扩充输入信号 |
|---|---|
| 测量精度 | ±0.2%FS±1个字 |
| 采样周期 | 125ms |
| 控制算法 | 采用PID调节算法，具有PID自整定功能 |
| 输出方式 | 可控硅移相触发脉冲输出 |
| 报警方式 | 有上限、下限、上偏差及下偏差等多种报警模式及上电免除报警等功能 |
| 数字通讯 | RS232(3线) RS485(2线) |
| 曲线控制 | 曲线数目: 1条,具有分段输出功率限制功能 曲线长度: 可选4段、8段、16段或30段 程序循环次数：1-200次式连续运行 |
| 面板尺寸 | 可选96×96mm面板尺寸规格 |
| 电源 | 100-240VAC, 50/60Hz; 24VAC/DC, 50/60Hz |
| 环境 | 工作温度: 0-50°C, 相对湿度: ≤85% |
