关键规格
- 输出
- 继电器、逻辑电平、可控硅过零、0-10mA、4-20mA、0-5V、0-10V
- 通讯距离
- RS232 12m，RS485 1.2km
- 可选功能
- 测量值变送、温差值变送、比值控制
- 报警
- 继电器报警输出可选
Technical Detail
完整技术资料
型号定义
| DC220 | / | 输出1 | / | 输出2 | / | 报警1 | / | 通讯功能 | / | 可选功能 |
| ① | ② | ③ | ④ | ⑤ |
| 0 | 无输出 |
|---|---|
| R | 继电器输出常开触点3A/250VAC |
| L | 逻辑电平输出(20V/10mA),可驱动大功率固态继电器SSR |
| T | 双向可控硅过零输出,可触发大功率可控硅SCR |
| D | 模拟量0～10mA,4～20mA,0～20mA,0～5V,1～5V,0～10V |
| 0 | 无报警 |
|---|---|
| R | 继电器输出(常开触点,3A/250VAC) |
| 0 | 无通讯 |
|---|---|
| 232 | RS232(3线),电气隔离,通讯距离12m |
| 485 | RS485(2线),电气隔离,通讯距离1.2Km |
| 0 | 无可选功能 |
|---|---|
| PT | 测量值变送 |
| DT | 温差值变送 |
| R | 比值控制 |
如 DC220/D/R/0/485 表示: 第1路输出为模拟量,第二路输出为继电器,无报警1,带RS485通讯功能的温差控制器。

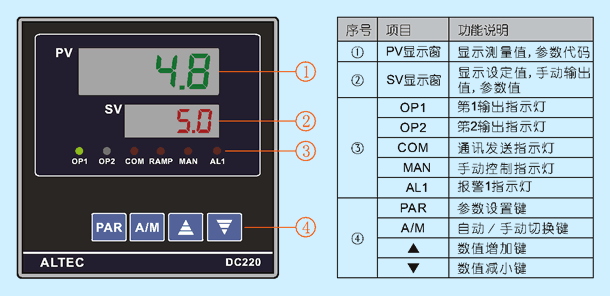

操作界面

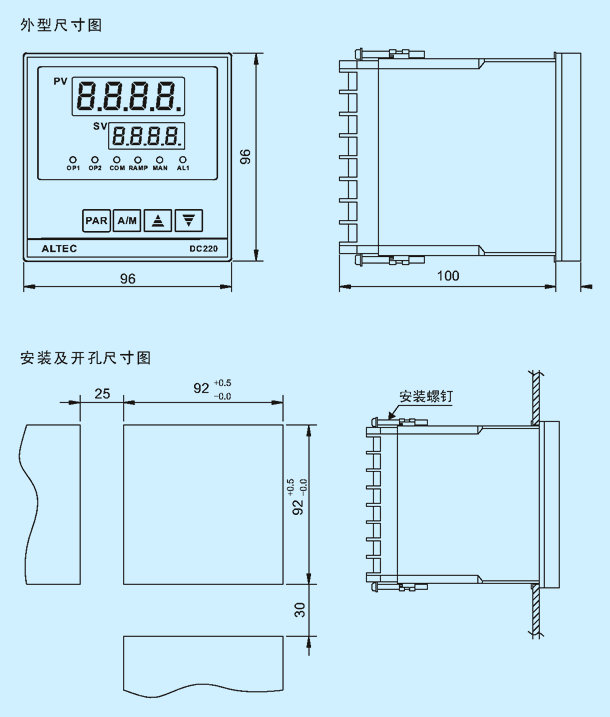

外形尺寸

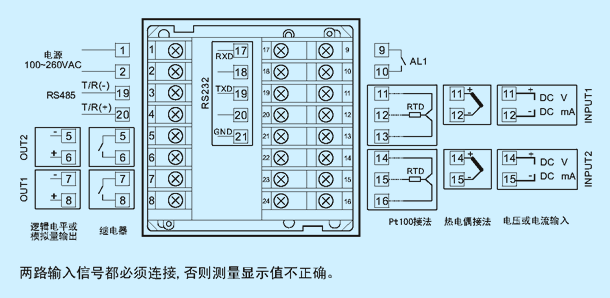

电气连接
技术规格
| 测量精度 | 满量程的±0.2%+1个数字位 |
|---|---|
| 采样周期 | 125 ms |
| 输入 | 热电偶: J, K, E, R, S, T, B 热电阻: Pt100, Cu50 线性输入: 0-20mA, 4-20mA, -10.0-50.0mV, 0-10V |
| 输出 | 继电器,常开触点(max.250VAC,3A) 逻辑电平,20V/10mA,可触发大功率SSR 可控硅过零触发,可触发大功率单向、双向可控硅 模拟量, 0-10mA, 4-20mA, 0-20mA或0-5V, 1-5V, 0-10V |
| 报警 | 继电器,常开触点(max.250VAC,3A) 报警方式,上、下限报警,偏差报警 |
| 调节算法 | 开关调节(ON/OFF) 比例, 积分, 微分调节(PID), PID自整定 |
| 数字通讯 | RS422(4线),RS485(2线),RS232(3线) |
| 电源 | 电压范围: 85-264VAC; 45/60Hz |
| 环境 | 工作温度: 0-50°C, 相对湿度: ≤85% |
