关键规格
- 主输出
- A420 4-20mA；V10 0-10V
- 泵控制
- S 单泵变频控制；M 多泵变频控制
- 时钟
- 可选实时时钟功能
- 通讯
- RS232、RS485 可选
Technical Detail
完整技术资料
型号定义
| CPC316 | - | 主输出 | - | 泵 | - | 时钟 | - | 通讯 |
| ① | ② | ③ | ④ |
| 代号 | 含义 |
|---|---|
| A420 | 电流输出 4-20mA |
| V10 | 电压输出 0-10V |
| 代码 | 含义 |
|---|---|
| S | 单泵变频控制 |
| M | 多泵变频控制 |
| 代码 | 含义 |
|---|---|
| 0 | 无实时时钟功能 |
| T | 有实时时钟功能 |
| 代码 | 含义 |
|---|---|
| 0 | 无通讯 |
| RS232 | 带RS232通讯接口 |
| RS485 | 带RS485通讯接口 |
例如:
- CPC316-A420-M-T为带实时时钟功能的泵群控制器,输出控制信号为4-20mA。

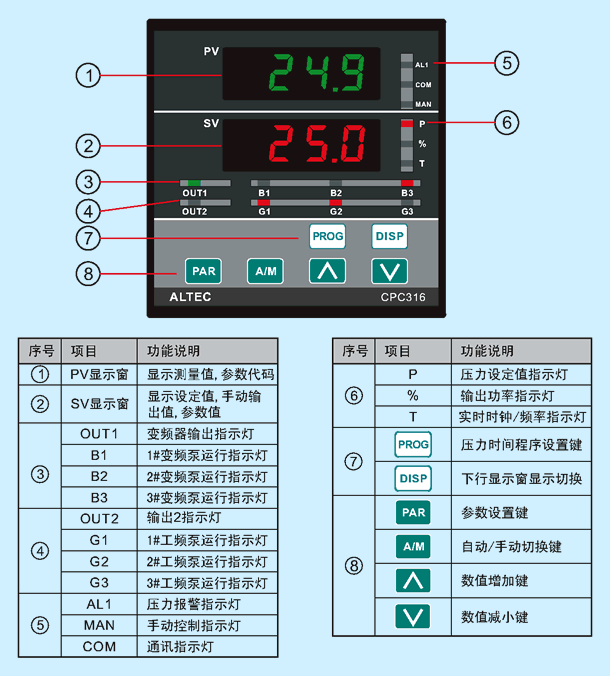

操作界面

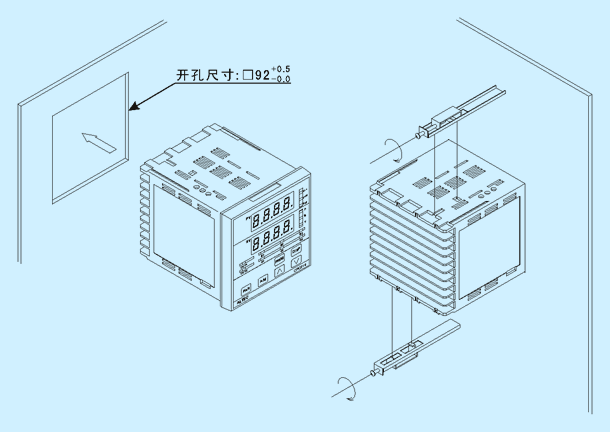

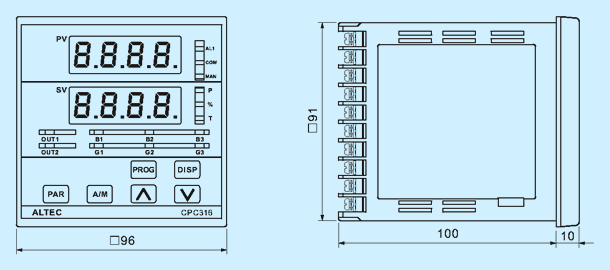

外形尺寸及安装

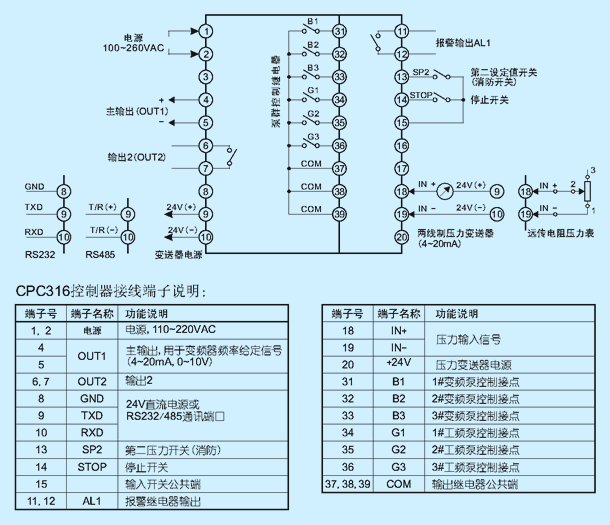

电气连接
技术规格
| 测量精度 | 满量程的±0.2%FS±1个字 |
|---|---|
| 采样周期 | 100 ms |
| 压力输入信号 | 0-50mV, 4-20mA, 0-10V, 0-400Ω |
| 输出 | 模拟量, 4-20mA, 0-20mA 或 0-10V 继电器,常开触点(max.250VAC,3A) |
| 报警 | 继电器,常开触点(max.250VAC,3A) |
| 调节算法 | 比例,积分调节(PI), 具备无超调及无欠调的优良控制特性 |
| 数字通讯 | RS232(3线), RS485(2线) |
| 电源 | 电压范围: 100-260VAC, 50/60Hz |
| 环境 | 工作温度: 0~50℃, 相对湿度≤85% |
| 外型尺寸 | 96(W)×96(H)×100(D)mm |
