关键规格
- 输入
- pH/ORP 电极
- 采样周期
- 125 ms
- 控制方式
- Hi/Lo 两组控制，继电器单刀双掷触点，最大 250VAC/3A
- 电源
- 85-264VAC，45/60Hz
Technical Detail
完整技术资料
型号定义
| PH/ORP800 | / | 显示器 | / | 通讯功能 |
| ① | ② |
| 代码 | 含义 |
|---|---|
| LCD | 液晶显示 |
| LED | 数码管显示 |
| 代码 | 含义 |
|---|---|
| 0 | 无通讯 |
| 232 | RS232(3线),电气隔离,通讯距离12m |
| 485 | RS485(2线),电气隔离,通讯距离1.2Km |
| BS | 测量值变送功能 |
例如:
- PH/ORP800/LED/485表示数码管显示,带RS485通讯接口的控制器。

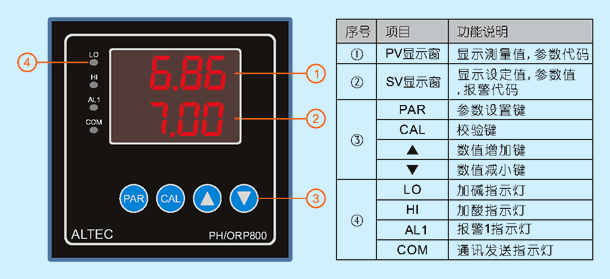

操作界面

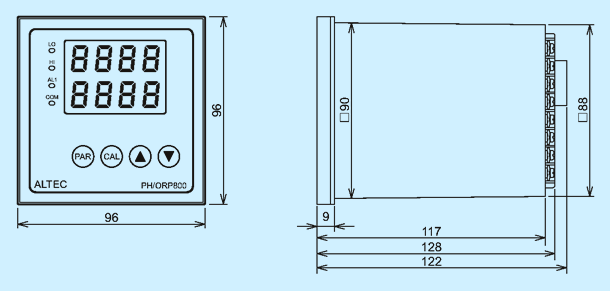

外形尺寸

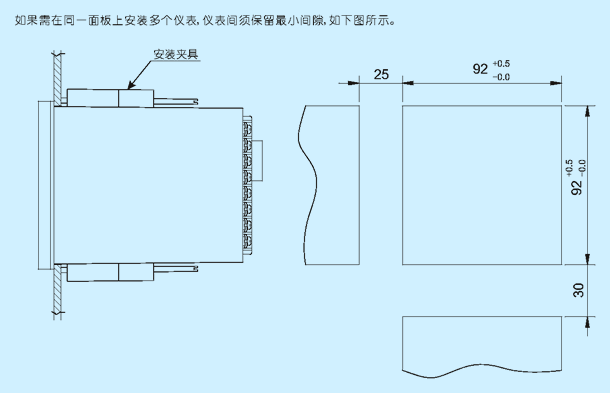

安装

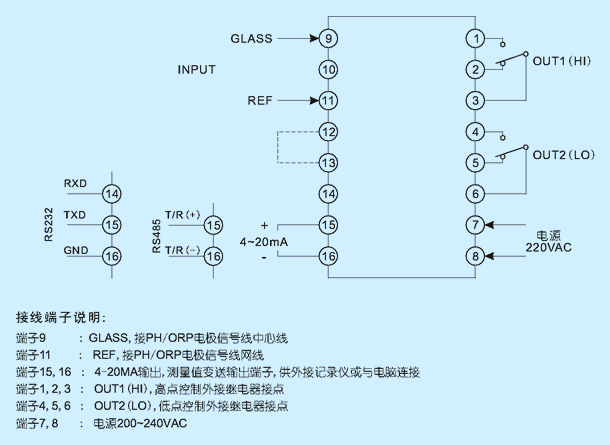

电气连接
技术规格
| 输入 | pH/ORP电极 |
|---|---|
| 采样周期 | 125 ms |
| 标定方法 | 2点标定 |
| 显示 | 液晶显示或LED显示 |
| 控制方式 | Hi/Lo二组控制,继电器,单刀双掷触点(max.250VAC,3A) |
| 数字通讯 | RS485(2线),RS232(3线) |
| 电源 | 85-264VAC; 45/60Hz |
| 环境 | 工作温度:0-50℃,相对湿度≤85% |
| 变送输出 | 隔离式直流4-20mA输出,可编程设定对应测量范围,最大输出负载为500Ω |
| 外型尺寸 | 96×96×125mm(H×W×D) |
| 开孔尺寸 | 92×92×125mm(H×W×D) |
