关键规格
- 软件功能
- 温度、湿度、温湿度、空调节能、温差控制
- 输入
- 1T、1H、1T1H、2T
- 输出
- 无输出、1 路继电器、2 路继电器
- 资料
- F10、F11、F20、F22、F30、F40、C20、C30 多版本说明书
Technical Detail
完整技术资料
型号定义
| MTC35 | - | 软件功能 | - | 输入 | - | 输出 | - | 电源 |
| ① | ② | ③ | ④ |
| 代号 | 含义 |
|---|---|
| F10 | 单路输入温度控制器 |
| F20 | 双回路温度控制器 |
| F30 | 单路输入湿度控制器 |
| F40 | 温湿度控制器 |
| C20 | 节能型空调控制器 |
| C21 | 温差控制器 |
| 代码 | 含义 |
|---|---|
| 1T | 1路温度信号输入 |
| 1H | 1路湿度信号输入 |
| 1T1H | 1路温度+1路湿度信号输入 |
| 2T | 2路温度信号输入 |
| 代码 | 含义 |
|---|---|
| 0 | 无输出 |
| 1R | 1路继电器输出 |
| 2R | 2路继电器输出 |
| 代码 | 含义 |
|---|---|
| 12V | 电源12V AC/DC |
| 24V | 电源24V AC/DC |
| 220V | 电源220VAC |
例如:
- MTC35-F10-1T-1R-220V 表示1路继电器输出的单路输入温度控制器, 220V供电。
- MTC35-F40-1T1H-2R-220V 表示2路继电器输出的温湿度控制器, 220V供电。

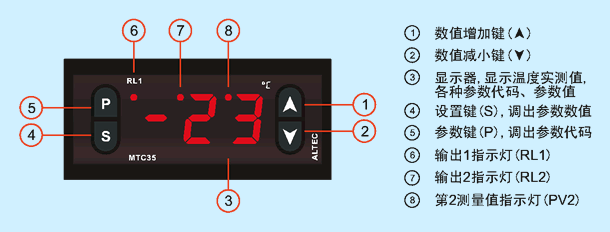

操作界面

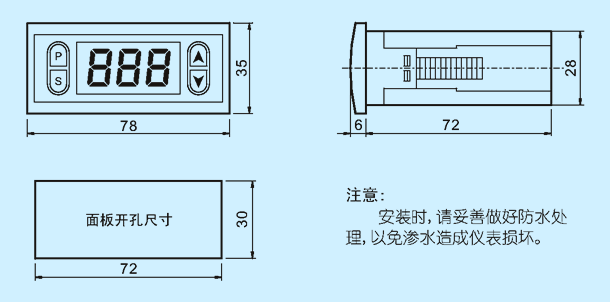

外形尺寸及安装

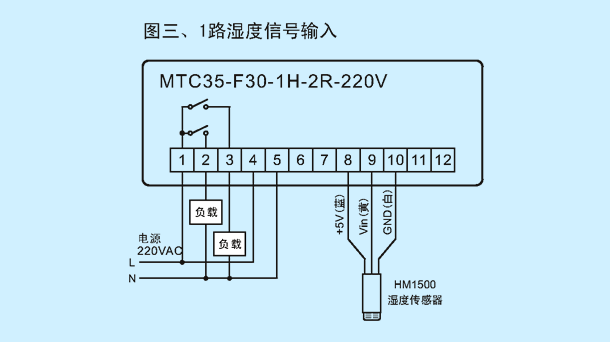

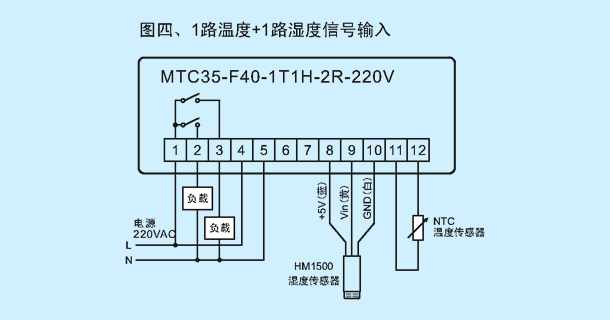

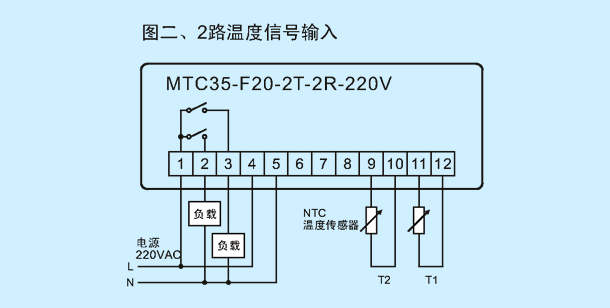

电气连接
技术规格
| 温度信号 | NTC热敏电阻,PVC导线(2.0m),范围:-50～150℃,精度:1℃ |
|---|---|
| 湿度信号 | Hm1500湿度传感器,范围:0～100% RH,精度:3% |
| 采样周期 | 125 ms |
| 继电器触点容量 | 5(8)A/250VAC |
| 调节算法 | 开关调节(ON/OFF) |
| 电源 | 220VAC, 24V AC/DC, ≤2.0w |
| 外形尺寸 | W78×H35×D78mm |
| 开孔尺寸 | W72×H30mm |
| 环境 | 工作温度:-20-55℃,相对湿度≤85% |
